Le microscope électronique à balayage (MEB) est une technologie de pointe utilisée dans de nombreux domaines industriels et scientifiques pour obtenir des images en haute résolution de la surface d’un échantillon. Grâce à l’interaction entre un faisceau d’électrons et la matière de l’échantillon, cette technique permet une observation précise de la topographie, de la composition chimique, et de la structure cristalline de divers matériaux. Dans cet article nous allons explorer les principes fondamentaux de fonctionnement du MEB, ses composants essentiels, et son rôle dans la microscopie moderne.
Table des matières
Principes de fonctionnement du microscope électronique à balayage
Le faisceau d’électrons et son interaction avec l’échantillon
Le fonctionnement du MEB repose sur un faisceau d’électrons qui balaie la surface d’un échantillon. Contrairement aux microscopes optiques traditionnels qui utilisent la lumière, le MEB utilise des électrons, dont la longueur d’onde est bien plus courte, permettant ainsi une résolution beaucoup plus élevée. En frappant la surface de l’échantillon, les électrons primaires interagissent avec les atomes du matériau et produisent plusieurs types de signaux, tels que des électrons secondaires, des électrons rétrodiffusés, et des rayons X. Ces signaux sont ensuite collectés par différents détecteurs, permettant de reconstruire une image en trois dimensions de la surface de l’échantillon.
Les composants principaux du MEB
Un MEB est constitué de plusieurs composants clés permettant de créer et d’analyser l’image de l’échantillon. Le cœur du MEB est le canon à électrons, une source qui génère un faisceau d’électrons. Ce faisceau est dirigé et focalisé par une série de lentilles magnétiques pour obtenir une sonde fine qui balaie la surface de l’échantillon. L’échantillon est placé sur une platine porte-échantillons, qui peut être déplacée dans trois directions (X, Y, Z) pour explorer différentes zones. L’évacuation du vide est essentielle dans ce processus, car les électrons se déplacent efficacement dans un environnement à faible pression, généralement un vide de 10^-6 mbar à 10^-2 mbar. Enfin, les détecteurs d’électrons collectent les électrons secondaires et rétrodiffusés pour produire l’image finale. Le détecteur le plus couramment utilisé est le détecteur Everhart-Thornley pour les électrons secondaires.
Le vide dans la microscopie électronique
L’un des éléments fondamentaux du MEB est la nécessité de créer un environnement de vide dans la chambre d’analyse. En effet, les électrons doivent se déplacer librement sans être dispersés par des molécules d’air, ce qui permet d’éviter la perte d’énergie et de garantir une haute résolution. Le vide réduit également les interactions de l’électron avec les gaz présents dans l’air, qui pourraient altérer l’image ou empêcher l’observation. La pression dans la chambre peut varier, mais elle doit généralement se situer entre 10^-6 et 10^-3 mbar pour un fonctionnement optimal. Cela permet de maintenir la stabilité et la précision du faisceau d’électrons tout au long du processus d’observation.
Ces premiers principes de fonctionnement sont essentiels pour comprendre comment un MEB parvient à fournir des images de la plus haute qualité, à l’échelle nanométrique. Le MEB est ainsi devenu un outil incontournable dans des secteurs tels que l’analyse des matériaux, la biologie, la microélectronique, et bien d’autres domaines de la science et de l’industrie.
Applications du microscope électronique à balayage (MEB)
Le microscope électronique à balayage (MEB) est un outil extrêmement polyvalent utilisé dans une variété d’applications industrielles et scientifiques. Sa capacité à fournir des images de haute résolution de la surface des échantillons, tout en offrant des informations sur leur composition chimique et structure cristalline, en fait un instrument indispensable dans de nombreux domaines. Cette section explore les différentes applications du MEB, en mettant l’accent sur les secteurs industriels les plus concernés.
Applications dans la science des matériaux
Le MEB est couramment utilisé pour caractériser les matériaux à l’échelle nanométrique, notamment dans le domaine des métaux, des alliages, et des polymères. Cette technique permet d’étudier la morphologie de surface, les défauts de structure, et la composition chimique des matériaux. Les microfissures, les inclusions et d’autres défauts peuvent être visualisés et analysés avec une grande précision, ce qui est crucial pour l’amélioration de la qualité des matériaux. Par exemple, dans la fabrication des semi-conducteurs, le MEB permet de contrôler la qualité des couches déposées et d’identifier les contaminations ou défauts pouvant affecter les performances des dispositifs.
Applications dans la biologie et la médecine
Le MEB est également utilisé dans le domaine de la biologie et de la médecine, bien que les échantillons biologiques nécessitent un traitement préalable pour être observés sous le MEB. En biologie, les chercheurs l’utilisent pour examiner des structures cellulaires et des organites, comme les mitochondries et les membranes cellulaires, en haute résolution. Grâce à sa capacité à observer les interactions bactériennes et la topographie des échantillons biologiques, le MEB joue un rôle clé dans la compréhension des maladies infectieuses, des infections cellulaires et des traitements thérapeutiques. Dans la médecine légale, il est utilisé pour examiner des traces biologiques, comme les sang et les cheveux, à l’échelle microscopique.
Applications dans la nanotechnologie
La nanotechnologie bénéficie largement du MEB en raison de sa capacité à observer et à analyser des structures à l’échelle nanométrique. Ce microscope permet aux chercheurs de visualiser des nanostructures, telles que des nanoparticules et des nanotubes de carbone, et de contrôler la qualité des matériaux nanoscopiques utilisés dans des applications comme l’électronique, l’énergie, et la médecine. Il est également utilisé dans la fabrication de dispositifs à l’échelle nanométrique, où la précision et la qualité des matériaux sont essentielles pour garantir des performances optimales.
Applications dans les matériaux composites
Dans l’industrie des matériaux composites, le MEB est utilisé pour examiner les structures complexes et observer la répartition des différentes phases au sein des matériaux. Les fibres et les matrices des matériaux composites peuvent être analysées pour évaluer leur adhésion, leur homogénéité et leur résistance. Cela permet aux ingénieurs de concevoir des matériaux plus performants, avec des propriétés mécaniques et thermiques optimisées. Le MEB est également crucial pour étudier les défauts de fabrication dans les matériaux composites, tels que les microfissures ou les bulles d’air, qui peuvent affecter leur intégrité.
Applications dans l’environnement
Les laboratoires environnementaux utilisent le MEB pour analyser les particules et les polluants dans l’air, l’eau, et les sols. Par exemple, le MEB permet d’identifier les microplastiques dans l’environnement et d’étudier leur impact sur la faune et la flore. Il est également utilisé pour examiner les dépôts de polluants sur les superficies des sols ou dans les sédiments aquatiques. Ces analyses sont essentielles pour évaluer les risques environnementaux et les effets des contaminations industrielles, contribuant ainsi à la protection de l’environnement et à l’amélioration des politiques de gestion des déchets.
Applications dans l’industrie électronique
Dans l’industrie électronique, le MEB est utilisé pour inspecter la fabrication des puces électroniques, des circuit imprimé (PCB), et des composants semi-conducteurs. Il permet de contrôler la qualité des connexions électriques et d’analyser les défauts de soudure qui peuvent compromettre les performances des produits électroniques. Grâce à sa capacité à visualiser les défauts à des résolutions nanométriques, il est essentiel pour garantir la fiabilité et la longévité des appareils électroniques modernes.
En résumé, le microscope électronique à balayage est un outil polyvalent aux applications diverses qui couvrent des secteurs aussi variés que la science des matériaux, la biologie, la nanotechnologie, et l’industrie électronique. Grâce à sa capacité à fournir des images détaillées et à analyser la composition chimique des échantillons, le MEB est un instrument indispensable pour les chercheurs, ingénieurs et industriels à la recherche de solutions de haute précision.
Vous recherchez une analyse ?
Différences entre MEB et MET
Le microscope électronique à balayage (MEB) et le microscope électronique en transmission (MET) sont deux types de microscopes électroniques utilisés pour observer les échantillons à une échelle extrêmement fine. Bien qu’ils reposent tous deux sur l’utilisation de faisceaux d’électrons pour explorer la matière, ces deux techniques présentent des différences fondamentales, tant dans leur fonctionnement que dans les applications spécifiques pour lesquelles elles sont utilisées.
Principe de fonctionnement
Le MEB fonctionne en balayant la surface de l’échantillon avec un faisceau d’électrons, et les électrons secondaires ou rétrodiffusés qui en résultent sont collectés pour générer une image en trois dimensions de la surface de l’échantillon. Ce processus permet de visualiser la topographie de l’échantillon et d’obtenir des informations sur sa composition chimique par des analyses comme la spectrométrie de rayons X (EDX). Le MEB permet ainsi d’examiner des matériaux relativement épais (de quelques micromètres à plusieurs millimètres), offrant une image de la surface et parfois des informations sur la structure de l’échantillon à faible profondeur.
Le MET, en revanche, fonctionne en faisant passer un faisceau d’électrons à travers un échantillon extrêmement fin (moins de 100 nm). Les électrons transmis par l’échantillon sont collectés et analysés pour créer une image en deux dimensions qui révèle non seulement la structure de surface, mais aussi des détails internes à l’échelle atomique. Le MET est ainsi capable de fournir des images avec une résolution plus fine que le MEB, permettant de visualiser des structures internes et des détails à des échelles nanométriques.
Résolution
Le MEB permet une résolution de l’ordre de 1 à 10 nm (selon le type de MEB utilisé et l’énergie des électrons), ce qui le rend adapté pour examiner les surfaces et les morphologies des échantillons. Toutefois, cette résolution est généralement plus faible que celle du MET.
Le MET, en revanche, offre des résolutions beaucoup plus élevées, de l’ordre de 0,1 à 0,3 nm, permettant une visualisation directe des structures internes des échantillons. Cette capacité à observer les atomes individuels et la disposition des atomes dans les matériaux fait du MET l’outil privilégié pour l’étude des matériaux à l’échelle atomique et des structures biologiques.
Applications
Le MEB est largement utilisé pour l’analyse des surfaces de matériaux dans de nombreux domaines tels que la science des matériaux, l’électronique, la biologie et la nanotechnologie. Grâce à son approche de balayage, le MEB est particulièrement adapté pour observer la topographie des échantillons et identifier des défauts de surface, tels que les microfissures ou les inclusions. Il est utilisé pour des applications comme le contrôle de la qualité des semi-conducteurs, l’analyse des nanostructures, ou la caractérisation des matériaux composites.
Le MET est principalement utilisé pour observer la structure interne des échantillons. Il est couramment utilisé pour l’analyse des membranes biologiques, la crystallographie des matériaux et l’étude des dislocations cristallines. Par exemple, il permet l’étude détaillée des systèmes biologiques à l’échelle nanométrique, ce qui est crucial dans les recherches médicales pour comprendre les pathologies cellulaires et les interactions au niveau moléculaire.
Type d'échantillons
Les échantillons pour MEB peuvent être relativement épais (jusqu’à plusieurs millimètres) et ne nécessitent généralement qu’un nettoyage et un polissage pour obtenir des images de qualité. Les échantillons doivent cependant être conducteurs ou doivent être métallisés pour éviter l’accumulation de charges électriques pendant l’analyse.
Les échantillons pour MET, en revanche, doivent être extrêmement fins (moins de 100 nm) et souvent améliorés par un procédé de fixation ou de revêtement métallique pour éviter la dégradation pendant l’examen à fort vide. En raison de la nécessité d’une faible épaisseur, les échantillons pour MET sont souvent plus délicats et nécessitent un traitement spécifique avant l’analyse.
Coût et accessibilité
En raison de sa résolution plus élevée et de la nécessité de préparer des échantillons plus complexes, le MET est généralement plus coûteux et difficile d’accès que le MEB. De plus, le MET nécessite des conditions de vide et des équipements spécialisés, ce qui augmente le coût global de l’analyse.
En comparaison, le MEB est souvent plus accessible et plus rapide à utiliser pour des analyses de surfaces, avec des coûts d’équipement et d’entretien relativement plus bas. Cela en fait un outil plus répandu dans les environnements industriels et commerciaux pour le contrôle de la qualité et l’analyse de la surface des matériaux.
En résumé, bien que le MEB et le MET reposent sur le même principe de microscopie électronique, leurs applications, résolutions et préparations d’échantillons varient considérablement, ce qui les rend complémentaires dans de nombreuses situations d’analyse. Le MEB est idéal pour étudier les surfaces et la topographie des échantillons, tandis que le MET excelle dans l’observation des structures internes à une échelle atomique.
Avantages du microscope électronique à balayage (MEB)
Le microscope électronique à balayage (MEB) est un instrument de caractérisation essentiel dans de nombreux domaines industriels et de recherche. Grâce à sa capacité à offrir des images en haute résolution de la surface des échantillons, il présente des avantages notables pour une gamme variée d’applications. Cette partie explore les principaux avantages du MEB en mettant en évidence ses performances, sa polyvalence et son efficacité pour répondre aux besoins d’analyse complexes.
Haute résolution et capacité de visualisation 3D
L’un des principaux avantages du MEB est sa capacité à obtenir des images avec une résolution allant de 1 nm à 10 nm, selon le type de MEB utilisé. Cette capacité à observer les détails fins sur la surface des matériaux le rend précieux pour l’analyse de structures microscopiques, comme les nanostructures, les grains métalliques, ou les propriétés superficielles des matériaux.
De plus, grâce à son fonctionnement basé sur le balayage de la surface, le MEB permet de générer des images en trois dimensions. Contrairement aux microscopes optiques traditionnels qui produisent des images planes, le MEB offre un effet de relief naturel des surfaces, permettant de visualiser la topographie des échantillons avec une grande précision. Cela est particulièrement utile pour des analyses de surface détaillées dans des domaines comme la métallurgie, la pétrographie, ou l’étude des matériaux composites.
Analyse de la composition chimique des matériaux
Outre sa capacité à visualiser les structures superficielles, le MEB est également équipé de détecteurs capables d’effectuer une analyse chimique des matériaux. L’un des outils les plus utilisés est la spectrométrie de rayons X dispersifs en énergie (EDX), qui permet de caractériser la composition chimique des échantillons en identifiant les éléments présents sur la surface observée.
Grâce à l’analyse EDS (Energy Dispersive X-ray Spectroscopy), le MEB peut fournir des informations sur les éléments chimiques à la surface de l’échantillon, ce qui est particulièrement utile pour identifier des contaminants, des inclusions, ou des particules étrangères présentes dans les matériaux. Ces analyses sont couramment utilisées dans des secteurs comme la microélectronique, les semiconducteurs, et la contrôle de qualité des matériaux, où il est crucial de comprendre la composition des matériaux au niveau microscopique.
Polyvalence dans l’analyse de différents types d’échantillons
Le MEB est extrêmement polyvalent dans les types d’échantillons qu’il peut analyser. Contrairement à d’autres instruments de microscopie, le MEB peut être utilisé pour examiner des échantillons de formes variées et de tailles différentes, y compris des matériaux isolants ou des échantillons biologiques.
Les matériaux isolants, comme les plastiques ou les composites polymères, qui peuvent poser des problèmes pour l’observation au microscope optique, peuvent être analysés par MEB en les métallisant avec une fine couche d’or ou de carbone, ce qui permet de réduire la charge statique et d’obtenir une image de qualité.
Les échantillons biologiques, qui présentent souvent des défis liés à leur fragilité ou à leur humidité, peuvent également être analysés grâce à des techniques de préparation spécifiques. Cela permet d’observer des structures biologiques, telles que des cellules, des tissus ou des organites, tout en préservant leur intégrité. Le MEB est utilisé pour des études détaillées dans des domaines comme la biologie cellulaire, la médecine et les sciences pharmaceutiques.
Facilité d’utilisation et rapidité d’analyse
Un autre avantage important du MEB est sa facilité d’utilisation par rapport à d’autres techniques de microscopie électronique, telles que le MET. Bien que l’opérateur doive être formé pour comprendre les principes de base de l’instrument et de l’analyse, le processus d’analyse au MEB est relativement rapide et intuitif. Le système de balayage automatique permet aux opérateurs de se concentrer sur l’interprétation des images, ce qui accélère considérablement le processus d’analyse.
De plus, les logiciels de traitement d’image et d’analyse de données associés au MEB facilitent l’interprétation des résultats, en permettant une analyse rapide et une quantification des caractéristiques des échantillons, telles que la taille des particules, la distribution des éléments chimiques ou l’évaluation de la surface. Cela permet de réduire le temps de cycle de l’analyse, ce qui est un avantage clé dans des environnements de production industrielle où la rapidité d’intervention est primordiale.
Applications dans le contrôle qualité et l’inspection industrielle
Grâce à sa haute résolution et à sa capacité à analyser la topographie des surfaces, le MEB est un outil de choix pour le contrôle qualité et l’inspection industrielle. Par exemple, dans l’industrie de la microélectronique, le MEB est utilisé pour examiner les circuit intégrés, les tranches de silicium (wafers), et les matériaux conducteurs, afin de détecter des défauts tels que des fissures, des inclusions ou des contaminations. Le MEB permet également de visualiser l’adhérence des couches minces et de vérifier leur uniformité, ce qui est essentiel dans des domaines tels que la fabrication de semi-conducteurs et la fabrication d’écrans plats.
Dans d’autres secteurs industriels comme l’automobile ou l’aérospatial, le MEB est également utilisé pour l’analyse de matériaux composites, de métaux et de composants électroniques afin d’assurer leur conformité avec les spécifications et la sécurité.
Tests de défaillance et d’expertise des matériaux
Le MEB est également un outil précieux dans l’analyse des défaillances et des problèmes de matériaux. Par exemple, lorsqu’un composant présente des fissures, des déformations ou des problèmes d’adhérence, le MEB permet d’observer les micro-défaillances et d’identifier les mécanismes de dégradation des matériaux. L’analyse des fractures dans des matériaux métalliques ou composites, par exemple, est rendue possible grâce à la capacité du MEB à révéler des détails fins des bords de fracture et des inclusions qui pourraient avoir contribué à l’échec.
Cela permet d’optimiser la durabilité des produits, de réduire les risques de défaillance et de garantir la sécurité des matériaux dans des applications critiques, notamment dans l’industrie aérospatiale et la fabrication d’équipements de haute performance.
Méthodes d’analyse avancées associées au MEB
Les microscopes électroniques à balayage (MEB) ne se limitent pas à fournir des images de surface. Grâce à des équipements complémentaires et à des techniques d’analyse avancées, le MEB permet d’obtenir des informations détaillées sur la composition, la structure et les propriétés des matériaux à un niveau microscopique. Dans cette section, nous explorons les méthodes d’analyse avancées qui sont couramment associées au MEB pour enrichir les résultats obtenus.
Analyse par spectroscopie de rayons X (EDX/EDS)
L’une des méthodes les plus courantes associées au MEB est la spectroscopie d’énergie dispersive des rayons X (EDX ou EDS). Cette technique permet de déterminer la composition chimique élémentaire de la surface de l’échantillon. Lorsqu’un faisceau d’électrons frappe l’échantillon, des électrons de la couche interne des atomes sont éjectés. Cette excitation produit des rayons X caractéristiques, dont l’énergie dépend de l’élément chimique. En analysant le spectre des rayons X, il est possible de quantifier la présence de différents éléments dans l’échantillon, même à une échelle nanométrique.
- Applications : Cette méthode est idéale pour l’analyse qualitative et quantitative des matériaux, permettant d’étudier les composants chimiques de surfaces métalliques, minérales, biologiques ou composites. Elle est couramment utilisée dans l’industrie des semi-conducteurs, la métallurgie, et la pétrographie.
Diffraction d’électrons rétrodiffusés (EBSD)
La diffraction d’électrons rétrodiffusés (EBSD) est une technique utilisée pour obtenir des informations cristallographiques sur les matériaux. Lorsqu’un faisceau d’électrons frappe un cristal, il est diffracté par les plans cristallins et produit des motifs qui peuvent être capturés par un détecteur. Ces motifs permettent de déterminer l’orientation cristalline des grains du matériau et d’obtenir des informations sur la microstructure du matériau.
- Applications : L’EBSD est largement utilisée dans les domaines de la métallurgie, des matériaux nanostructurés, et de la géologie. Elle permet d’étudier la texture cristalline, l’orientation des grains et la déformation cristalline dans les matériaux. Cette méthode est essentielle pour les chercheurs en science des matériaux et dans les applications industrielles nécessitant un contrôle précis des propriétés des alliages et autres matériaux.
Microscopie à sonde locale (STEM)
La microscopie à sonde locale (STEM) est une méthode avancée associée au MEB qui combine la capacité du MEB à examiner la surface avec la résolution du microscope électronique en transmission. Ce mode permet d’observer à la fois la surface et l’intérieur des échantillons en utilisant un faisceau électronique focalisé très fin.
- Applications : Le STEM est particulièrement utile pour les études de nanomédecine, de nanotubes, et de nanoparticules. Il est couramment utilisé dans la recherche en biologie cellulaire, matériaux avancés et pour l’analyse de composites à l’échelle atomique.
Microsonde électronique (EPMA)
La microsonde électronique (EPMA) est une technique associée au MEB qui permet d’analyser des éléments chimiques à des résolutions nanométriques tout en réalisant des analyses quantitatives et spatiales. Contrairement à l’EDS qui analyse la surface de l’échantillon, l’EPMA permet d’obtenir des informations sur la distribution des éléments sur une plus grande profondeur de l’échantillon.
- Applications : L’EPMA est utilisée pour des analyses chimiques détaillées, particulièrement dans les domaines de la géochimie, de la minéralogie, et des matériaux métalliques. Elle est aussi couramment utilisée pour caractériser les inclusions dans les métaux ou les pollutions dans les matériaux.
Imagerie 3D et reconstruction topographique
Les MEB modernes, grâce à la reconstruction 3D, permettent d’obtenir des images détaillées de la surface de l’échantillon sous différents angles. Cette technique repose sur l’acquisition de plusieurs images 2D, qui sont ensuite traitées pour reconstruire une image tridimensionnelle de la surface.
- Applications : L’imagerie 3D est utilisée pour visualiser des structures complexes à la surface des matériaux, comme les textures des composites, les poudres, et les structures biologiques. Elle est utilisée en analyse des matériaux et en biologie cellulaire pour observer la forme, la topographie, et les interactions entre différentes structures à l’échelle nanométrique.
Cas d’utilisation dans l’industrie et la recherche
Le MEB est une technique puissante largement utilisée dans de nombreux secteurs industriels et dans la recherche académique pour résoudre des problèmes complexes liés aux matériaux, à la biologie et à la physique. Cette section explore les principales applications du MEB dans l’industrie et la recherche scientifique.

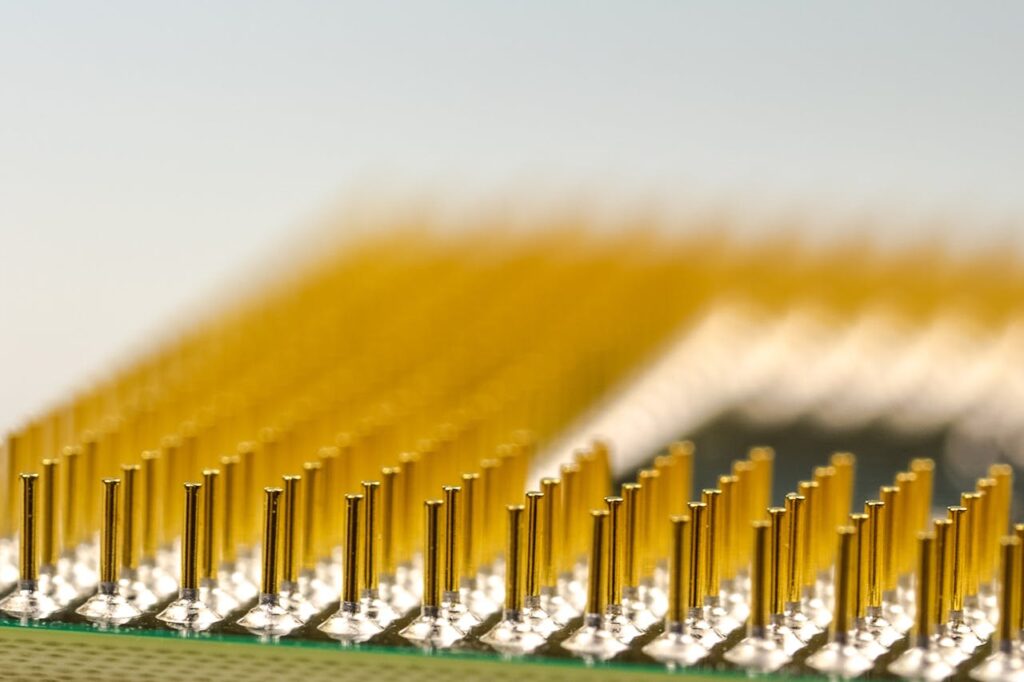

Microélectronique et semi-conducteurs
L’industrie des semi-conducteurs est l’un des principaux utilisateurs de la microscopie électronique à balayage. Le MEB est utilisé pour inspecter et analyser les microcircuits et dispositifs électroniques à des résolutions très élevées. Grâce au MEB, les ingénieurs peuvent identifier des défaillances, des fissures, ou des contaminations à un niveau nanométrique.
- Applications : L’inspection des grains de silicium, la recherche de défauts dans les matériaux conducteurs et la caractérisation des nano-composants dans la fabrication des puces électroniques.
Biologie et recherche biomédicale
Le MEB est un outil incontournable en biologie et en recherche biomédicale. Il permet d’étudier les structures biologiques, les cellules, et même les virus à une échelle nanométrique. Le MEB est souvent couplé à des techniques comme l’EDX pour déterminer la composition chimique des tissus biologiques et des structures cellulaires.
- Applications : L’étude de la morphologie des cellules animales et végétales, l’analyse des pathologies comme les infections virales, ou encore l’observation des nanoparticules dans les traitements médicamenteux.
Matériaux et métallurgie
Dans le secteur de la métallurgie et de la science des matériaux, le MEB est utilisé pour étudier la microstructure des matériaux, évaluer les propriétés mécaniques et analyser les défaillances de produits métalliques. Le MEB permet d’observer des fractures, des inclusions ou des défauts de surface qui affectent la performance des matériaux.
- Applications : L’analyse des alliages métalliques, des couches minces, des revêtements de protection, ou l’étude des résidus dans les métaux.
Géologie et pétrographie
Le MEB est un outil puissant pour l’étude de la pétrographie et de la géologie. Il permet d’analyser des échantillons de roches et de minéraux pour en déterminer la composition et la structure. Les géologues utilisent le MEB pour identifier les minéraux, les grain boundaries, et les phases cristallines dans les roches et les sols.
- Applications : Étudier les roches et les minéraux, analyser les sédiments et les particules géologiques, et comprendre la formation des minerais.
Industrie alimentaire
Dans l’industrie agroalimentaire, le MEB est utilisé pour examiner les textures de surface des matériaux alimentaires, ainsi que pour analyser les particules de contaminants ou les additifs alimentaires. Le MEB joue également un rôle dans la conformité des emballages et dans l’analyse des composés chimiques présents dans les produits alimentaires.
- Applications : Contrôle de la qualité des ingrédients alimentaires, analyse des matériaux d’emballage et identification des contaminants chimiques.
Le microscope électronique à balayage est donc une technologie extrêmement polyvalente et indispensable à de nombreuses industries, offrant des capacités analytiques essentielles à la compréhension et à l’optimisation des produits et matériaux à une échelle nanométrique.
